吉安圆盘造粒机结构概述和设备厂家安装调试
圆盘造粒机是将干粉状物料预加水后制成颗粒形状成品或半成品的高效的制粒设备，广泛应用矿冶、化工、环保、有机肥等多领域，该机具有成球率高、整机刚性好、结实耐用、无需地脚固定、驱动齿轮经高温淬火，确保机器运转平稳，整机使用时间更长。那么设备在到达用户现场后有哪些安装调试注意事项呢，一起来了解下吧。
厂家直销热线:13210493833（微信同号）QQ:3224989724

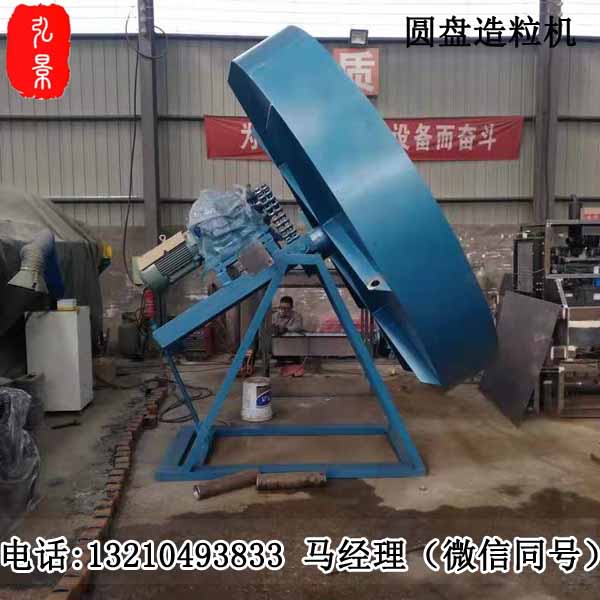

圆盘造粒机由主电动机驱动皮带轮和皮带,通过减速机传动小齿轮,小齿轮与固定在盘底的大齿轮相互齿合,向项工作.大齿轮则通过特殊合理的设计,安装在固定于机架调节盘上的主轴上,以支撑整个造粒盘的工作(本机于喷雾机配套使用)物料进入造粒盘后,经造粒盘的不断旋转和喷雾装置,使物料均匀的粘和在一起造成圆球状颗粒.在该机造粒盘中上部设计了自动清料装置,防止物料粘壁,从而大大提高了本机的使用寿命.
圆盘造粒机结构简述
整机可分为五大部分:
1.机架部分:由于整个机体的传动部分和转动工作部分都由机架支撑,受力较大,因此该机机架部分均采用优碳槽钢焊接而成,已达到本机所使用的目的.
2.调节部分:整台机器重要的是造粒盘,而造粒盘的整个重心则安装与调节部分上.我公司采用了优碳钢板和槽钢焊接而成,均达到了本机所使用的要求.
3.传动部分:整台机器传动部分优为重要,整体的工作都有此而行.电动机带动皮带轮、三角带.减速机和小齿轮,由小齿轮传动造粒盘上的大齿轮使造粒盘工作.另外大小齿轮均采用了高频猝火,使用寿命是原有的两倍,整个造粒盘则固定在调节盘上的主动轴上,柱头联结部分采用锥度配合,设计合理;

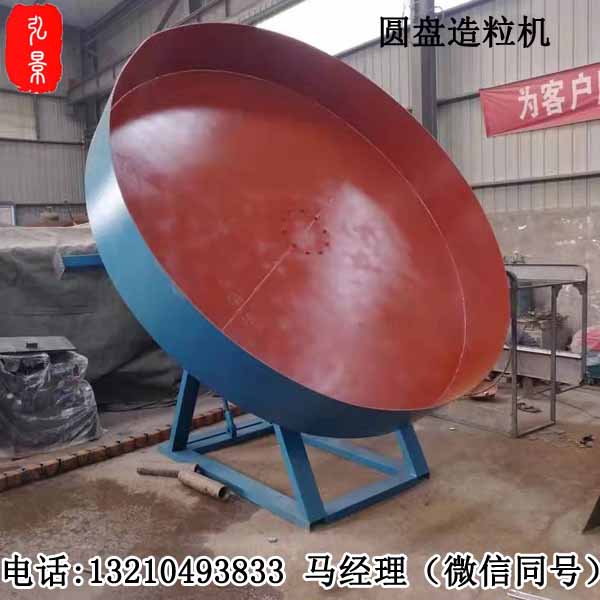

4.造粒盘部分:该机造粒盘盘角采用整体圆弧设计,成粒率可达到93%以上,造粒盘盘底还采用了多条辐射钢板加强,坚固耐用,不变形;
5.自动清料部分:该部分安装于造粒盘上方,成下框型,上装有自动清料板,以便在生产过程中***粘在盘壁上的物料,大大提高了该机的使用寿命,也节省了劳动力.
圆盘造粒机的安装与调试
1、安装：该系列圆盘造粒机出厂后主要有一下部件：
1.1 圆盘造粒机主体，主体包括机架、调节部分和造粒圆盘等结构；
1.2主减速机一台，输入轴装有皮带轮，输出轴装有小齿轮一件；
1.3 主点动机一台，装有皮带轮一件；
1.4 支撑造粒圆盘装置包括主轴一件、滚子轴承两套、轴承座两件；
1.5 附件：三角带、地角螺栓。
用户订货后，按本厂或自行设计的工艺流程图，筑好地基，基础上预留地脚孔。基础打成后应在完全凝固后方可安装机器。
2、调试：本机出厂前已调整过，并通过严格的质量技术检验批准合格出厂，但因现场的维修或运转使用后出现的问题仍需要调整
3、圆盘造粒机售出后，电机减速机保修一年。
